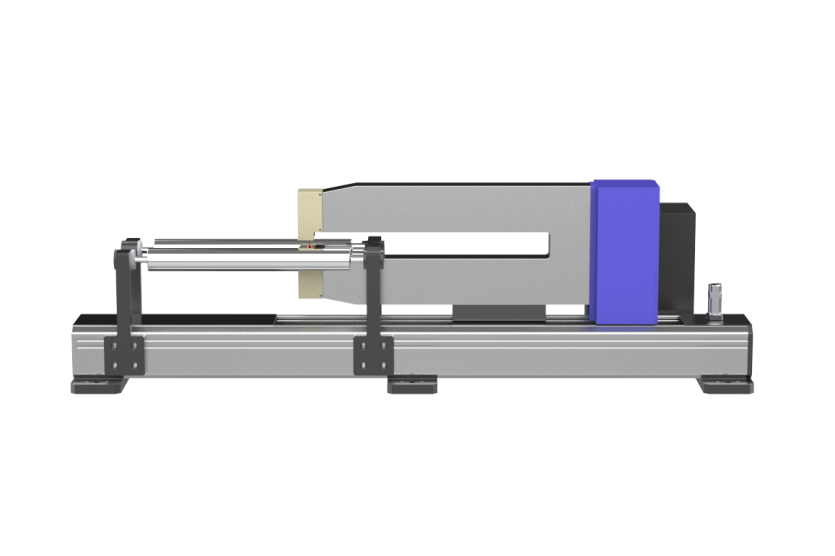

1050 C-Type
페이지 정보
본문
360°
• 범용 C-Type UniversalC-Type (~1,400mm)
Catalog 06
주요 글로벌 파트너사
Major Global Partners
미국, 일본, 중국, 유럽, 아시아 등 26개국 2,000대 이상 System을 제공하고 있습니다.
Battery
Samsung SDI, SK ON, LG ES, HYUNDAI MOTOR COMPANY, PNT, KGA, CIS, SKNX, LOTTE EM, JNTG, Nanya Plastics Corporation, Chang Chun Petrochemical, Volta Energy Solutions
AMERICA
LG Hausys, SKC, Hankook Tire, TERPHANE, Ford, Amprius
EUROPE
Lindauer Dornier, Brueckner Machinebau, Synthesia (Aliachem AS), Starlinger, Circuit Foil Luxembourg, Hankook Tire
KOREA
Samsung Electromechanics, Samsung Electronics, LG Chemical, LG Electronics, SKC, Hanhwa Advanced Materials, Doosan Electronics, Hankook Tire, Lotte Chemical, Kolon Industries 등
JAPAN / INDIA / TAIWAN
Japan Steel Works, KANADEVIA, Sumitomo, Toshiba Machine, Mitsubishi Heavy Industries, Sekisui Chemical / UFLEX, JINDAL, Polyplex / Shinkong Materials, Nanya Plastics, Chang Chun Petrochemical
CHINA / SOUTH-EAST ASIA / MIDDLE EAST
Lucky Science, Genzon Novel materials, Jiangdong Electronic Materials, SKC, Hyosung / Asian Pulp & Paper, Trias Sentosa, Samsung Electromechanics / UFLEX Limited, JBF RAK LLC
Catalog 07
시스템 적용 분야
System Applications
전지 / Batteries
- 알루미늄 (Al Foil), 동박 (Copper Foil)
- 분리막 (Separator), 전극코팅 (Electrode Coating)
- Roll Press 등
전자소재 / Electronic Materials
- 전자부품 (Electronic Parts), MLCC, EMC
- 코팅 (Coating)
디스플레이 / Display
- 편광필름, 확산판, 도광판
- 코팅필름, 보호필름
금속 / Metal
- 금속시트, 메탈시트
- Cu, Al, Steel, SUS 등
포장용 / Packaging
- 식품포장, 연포장
- PE, PP, PET, Battery 포장
기타 / Etc.
- 태양광, 발포시트, PVC필름/시트
- EVA시트, 타이어, 인조가죽 등
Catalog 07

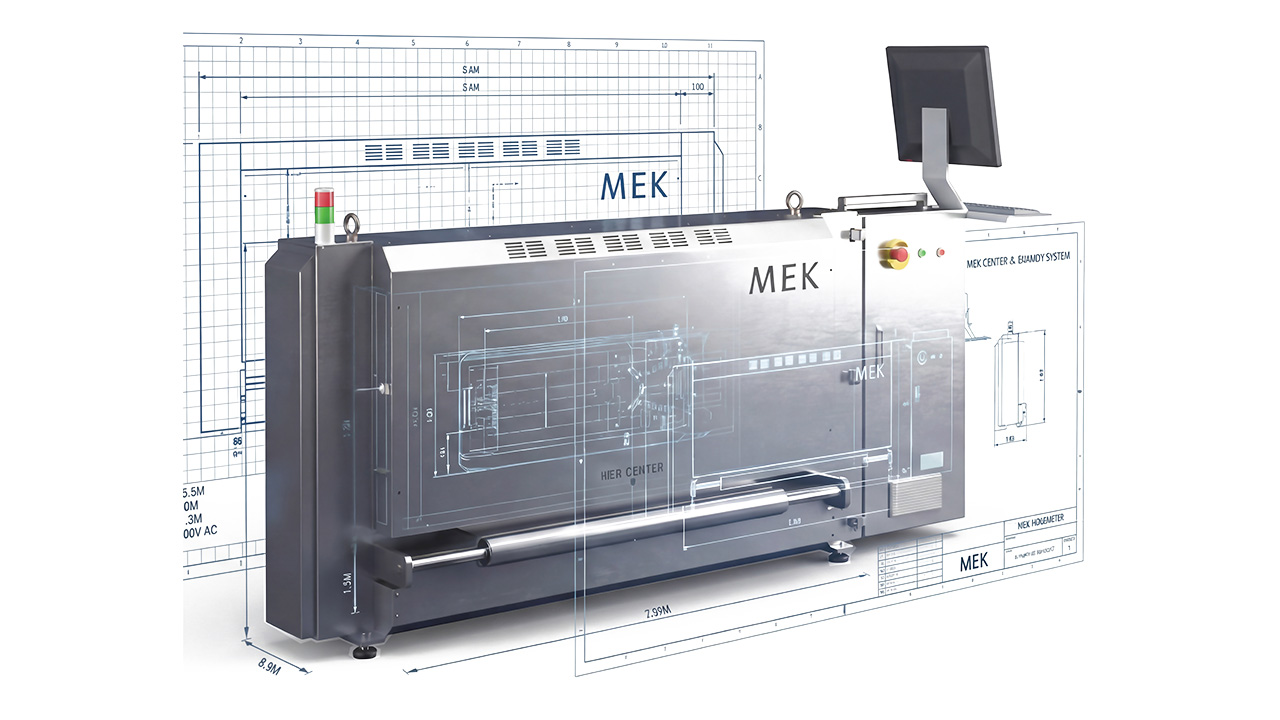

온라인 두께측정기 개요
On-Line Thickness Gauge
MEK 온라인 두께측정기는 웹(WEB) 형상의 제품 두께와 무게를 측정하며, 두께·무게·밀도를 해석하는 장비입니다. 제품 생산 중 전폭의 두께를 실시간 측정 및 제어함으로써 품질 향상과 공정 최적화 및 원가 절감에 도움을 주는 세계 최고 수준의 제품입니다.
MEK on-line gauging system measures the thickness of web during production and controls to get best thickness profiles with measured data. That enables enhanced product quality and optimized production process.
시스템 적용 효과
- 두께, 무게, 밀도 외 편차 관리로 인한 품질 향상
- 측정 데이터 보존을 통한 제품 관리
- 공정 관리로 시스템 최적화
- 원료 원가 절감
Catalog 08
센서 종류
Types of Sensors
X-RAY

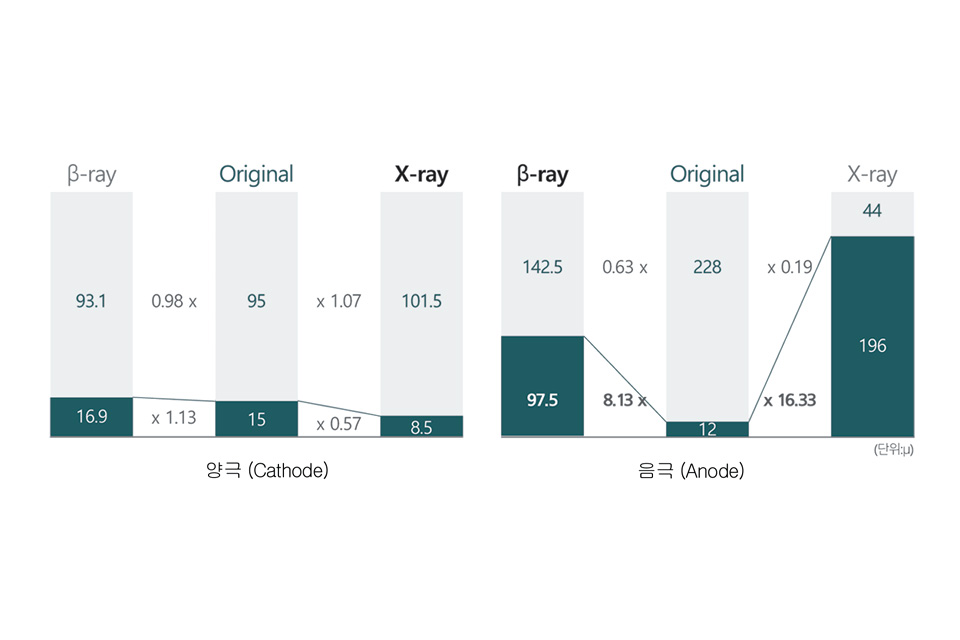

저 에너지 X선 투과식 측정법으로 측정체의 성분, 두께, 무게 분석. 고 에너지 X선은 철판, Steel 등 분석 가능.
β-RAY
베타 붕괴 전자 입자선 투과식 측정법으로 두께, 무게 분석.
IR / IR (Interference)
적외선 투과·반사식 측정. 2개 영역 파장 투과식으로 성분·두께·무게 분석.
CONFOCAL Dual / INTERFERENCE Reflective
동축 변위 센서 이중 측정으로 두께 직접 측정. 백색광 간섭 반사식으로 투명체 두께 분석(최대 5층).
LASER Roll / LASER Dual / LASER Reflective
선형 array Laser + 보상 센서 Roll 측정. 반사식 Laser 이중 측정 및 투명 소재 표면·배면 반사 거리 차 환산.
Catalog 10
프로그램 및 소프트웨어
Programs And Software

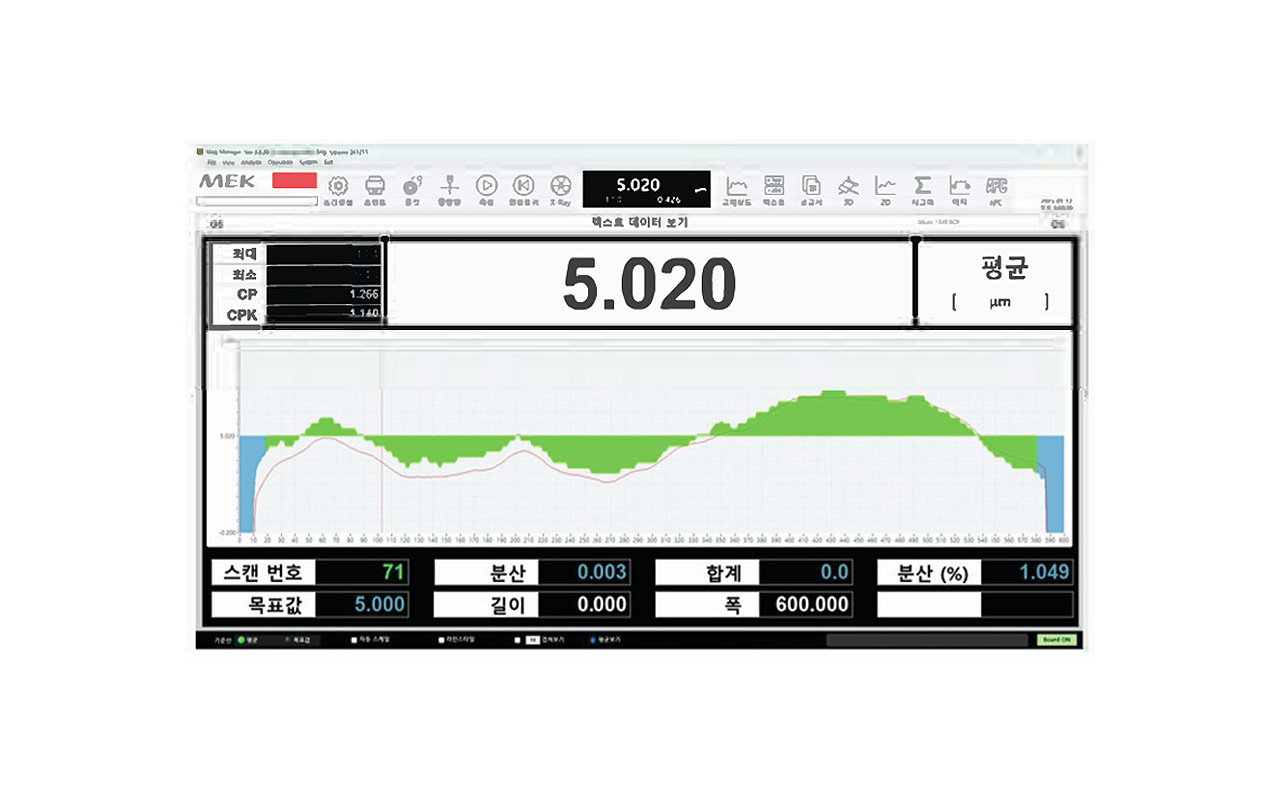

사용자의 이해와 최적의 공정 조건을 위해 다양한 방식으로 해석한 데이터를 보여주며 SQC 등 각종 통계를 제공합니다.
프로그램 특징
- 사용자 친화적 구성 — 직관적 인터페이스
- 언어 선택 가능: 한, 영, 중, 일
- User HMI와 측정 데이터 통신 (선택 사양)
- 사용자 요청에 맞춤 제작 가능
전폭 초고분해능(CD,MD) 전수 측정
Full-Width Ultra-High Resolution Measurement (CD, MD) — 공정 맞춤형 실시간 모니터링
Catalog 11
자동 프로파일 제어
Automatic Profile Control (APC)
측정기와 연동하여 측정한 데이터를 분석, 일정한 공정을 유지하도록 Actuator를 실시간으로 제어하는 장치입니다.
A system that enables real-time control of the actuator to maintain process stability based on analysis of measurement data.
APC 특징
- 최적화된 두께 제어 알고리즘
- 신속한 두께 제어 및 프로파일 안정화
- Auto Mapping: 센터볼트 기준
- 매끈한 Mill Roll 외관
- 수 Micron 이내 Control Gain 자동 조정
- 다이볼트 온도 피드백 제어 (선택사양)
- MD (Machine Direction) 제어 (선택사양)
APC 적용 후 프로파일 변화
- Before — Target thickness changed from 60μm to 30μm, APC begins
- After 5 min — Regulates Control Gain, reducing thickness variation
- After 10 min — Steadily analyzes and controls thickness profiles
- After 15 min — Best result within 15 minutes
Catalog 15
롤 프레스
Roll Press Line

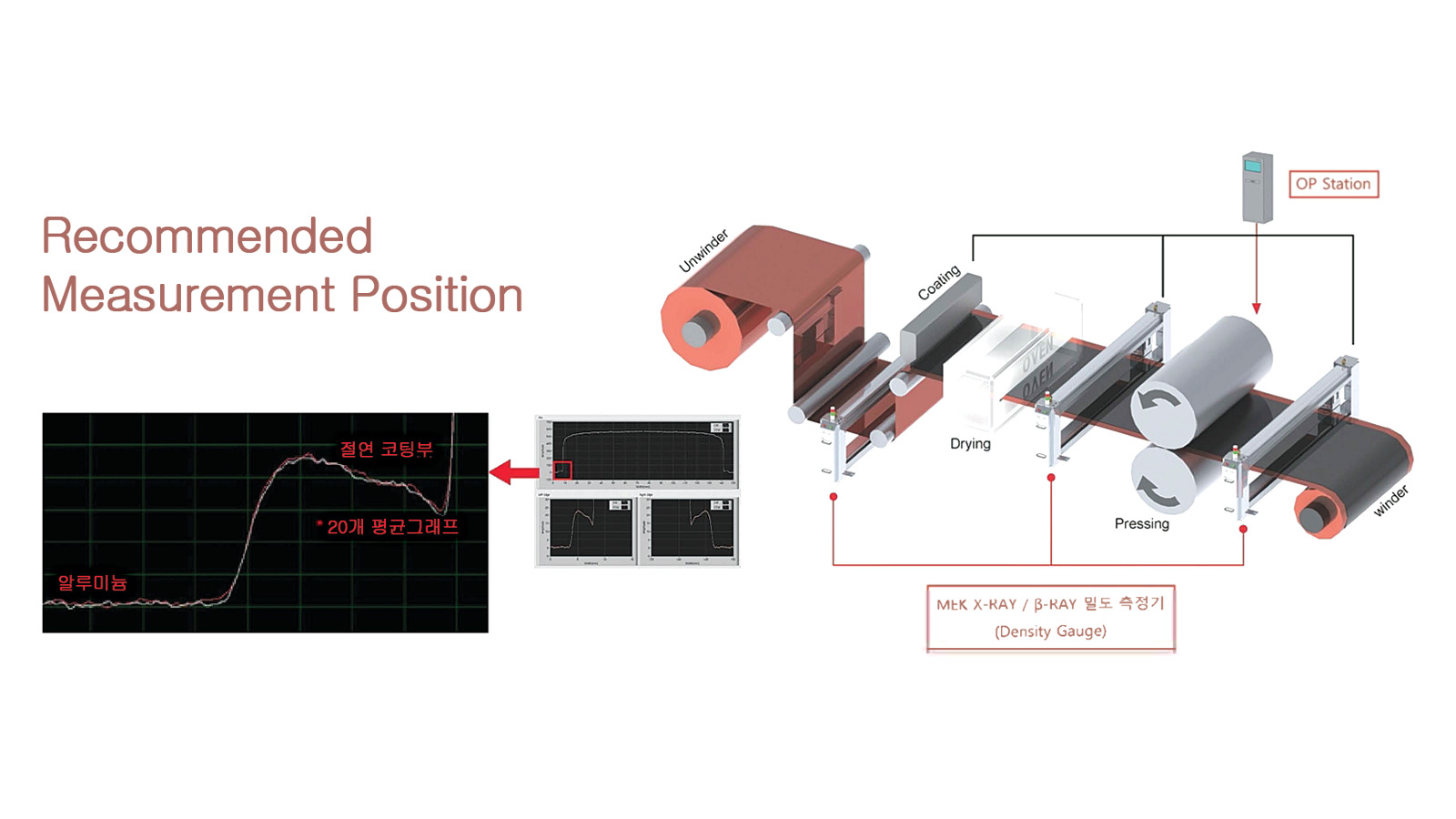

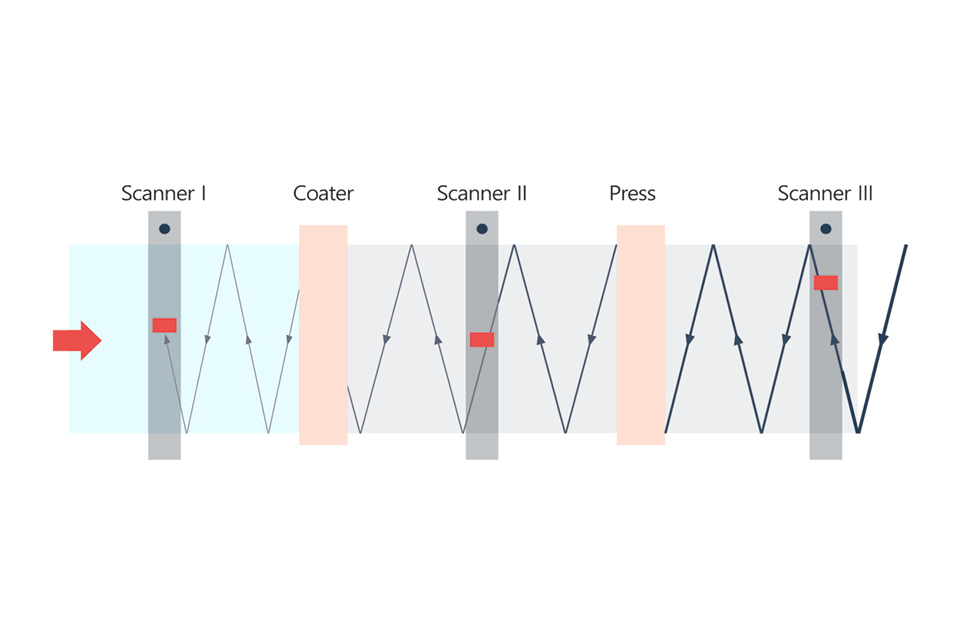

Roll Press Line 질량/밀도/절연부 두께 동시 해석 — 코팅 및 롤프레스/카렌다 공정을 위한 질량·밀도·두께 해석 및 제어.

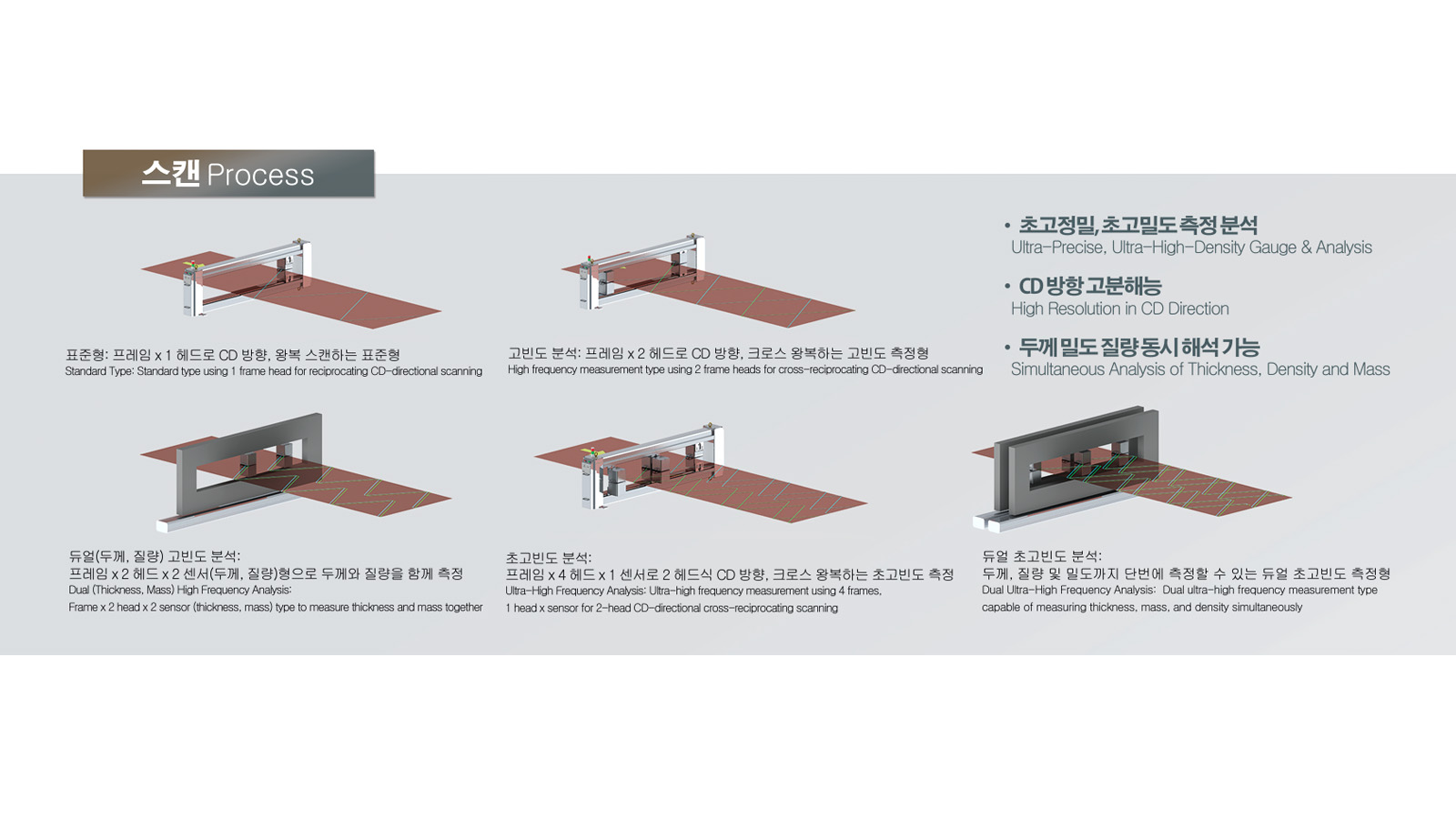

스캔 Process 유형
- 표준형 — 프레임 × 1 헤드 CD 방향 왕복 스캔
- 고빈도 분석 — 프레임 × 2 헤드 크로스 왕복
- 듀얼 고빈도 — 두께·질량 동시 측정 (2 frame × 2 head × 2 sensor)
- 초고빈도 — 프레임 × 4 헤드
- 듀얼 초고빈도 — 두께, 질량, 밀도 단번에 측정
- 초고정밀, 초고밀도 측정 분석
- CD 방향 고분해도
- 두께·밀도·질량 동시 해석 가능
