센서종류 센서 종류 Type Of Sensors
페이지 정보
본문
Catalog 05
기업 연구소 연구/개발
R&D Center Develop/Research
연구 분야
- 신제품 개발 (New systems)
- AI 제어시스템 개발 (AI Control system)
- 신규 센서 개발 (New sensor)
연구 조직
- 연구소장 (외 7명) — 포항공과대학교 기계공학과
- 수석 연구원 — 연세대학교 전자공학과 (신제품 개발)
- 책임 연구원 — 서울대학교 원자력공학과 (AI 제어시스템 개발)
- 선임 연구원 — 서울대학교 응용공학과 (신규 센서 개발)
연구 설비
- Sheet 시험 제조 Line
- On-Line 시험 측정 Line 1 — MEK Pilot Line 1
- On-Line 시험 측정 Line 2 — MEK Pilot Line 2
- 표면결함검사 데모 설비
- Web Cleaner 시험 설비 (Clean Room)
- Pinning Demo Line
Catalog 06
주요 글로벌 파트너사
Major Global Partners
미국, 일본, 중국, 유럽, 아시아 등 26개국 2,000대 이상 System을 제공하고 있습니다.
Battery
Samsung SDI, SK ON, LG ES, HYUNDAI MOTOR COMPANY, PNT, KGA, CIS, SKNX, LOTTE EM, JNTG, Nanya Plastics Corporation, Chang Chun Petrochemical, Volta Energy Solutions
AMERICA
LG Hausys, SKC, Hankook Tire, TERPHANE, Ford, Amprius
EUROPE
Lindauer Dornier, Brueckner Machinebau, Synthesia (Aliachem AS), Starlinger, Circuit Foil Luxembourg, Hankook Tire
KOREA
Samsung Electromechanics, Samsung Electronics, LG Chemical, LG Electronics, SKC, Hanhwa Advanced Materials, Doosan Electronics, Hankook Tire, Lotte Chemical, Kolon Industries 등
JAPAN / INDIA / TAIWAN
Japan Steel Works, KANADEVIA, Sumitomo, Toshiba Machine, Mitsubishi Heavy Industries, Sekisui Chemical / UFLEX, JINDAL, Polyplex / Shinkong Materials, Nanya Plastics, Chang Chun Petrochemical
CHINA / SOUTH-EAST ASIA / MIDDLE EAST
Lucky Science, Genzon Novel materials, Jiangdong Electronic Materials, SKC, Hyosung / Asian Pulp & Paper, Trias Sentosa, Samsung Electromechanics / UFLEX Limited, JBF RAK LLC
Catalog 07
시스템 적용 분야
System Applications
전지 / Batteries
- 알루미늄 (Al Foil), 동박 (Copper Foil)
- 분리막 (Separator), 전극코팅 (Electrode Coating)
- Roll Press 등
전자소재 / Electronic Materials
- 전자부품 (Electronic Parts), MLCC, EMC
- 코팅 (Coating)
디스플레이 / Display
- 편광필름, 확산판, 도광판
- 코팅필름, 보호필름
금속 / Metal
- 금속시트, 메탈시트
- Cu, Al, Steel, SUS 등
포장용 / Packaging
- 식품포장, 연포장
- PE, PP, PET, Battery 포장
기타 / Etc.
- 태양광, 발포시트, PVC필름/시트
- EVA시트, 타이어, 인조가죽 등
Catalog 08
센서 종류
Types of Sensors

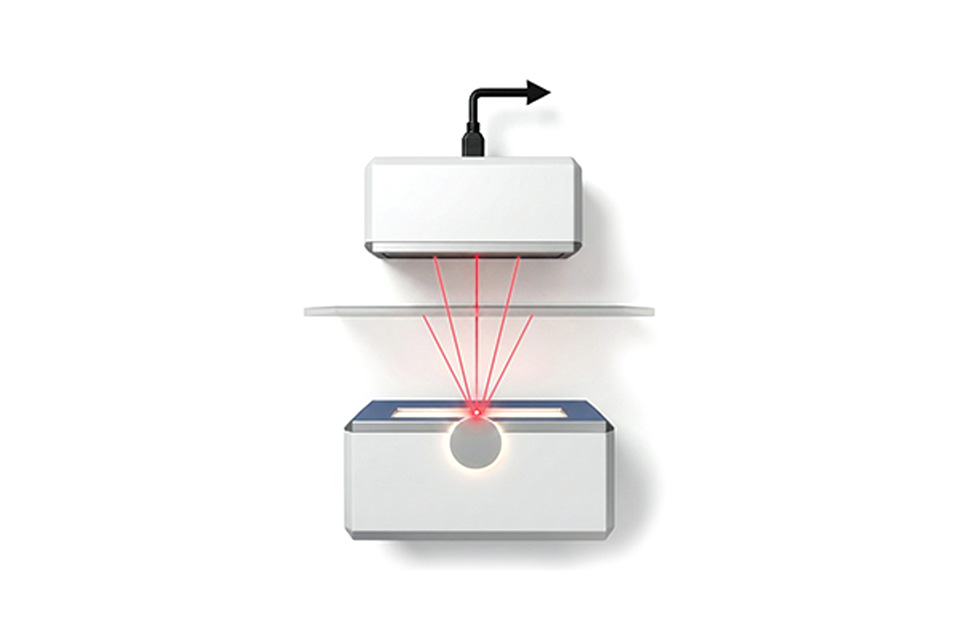

X-RAY
저 에너지 X선 투과식 측정법으로 측정체의 성분, 두께, 무게 분석. 고 에너지 X선은 철판, Steel 등 분석 가능.

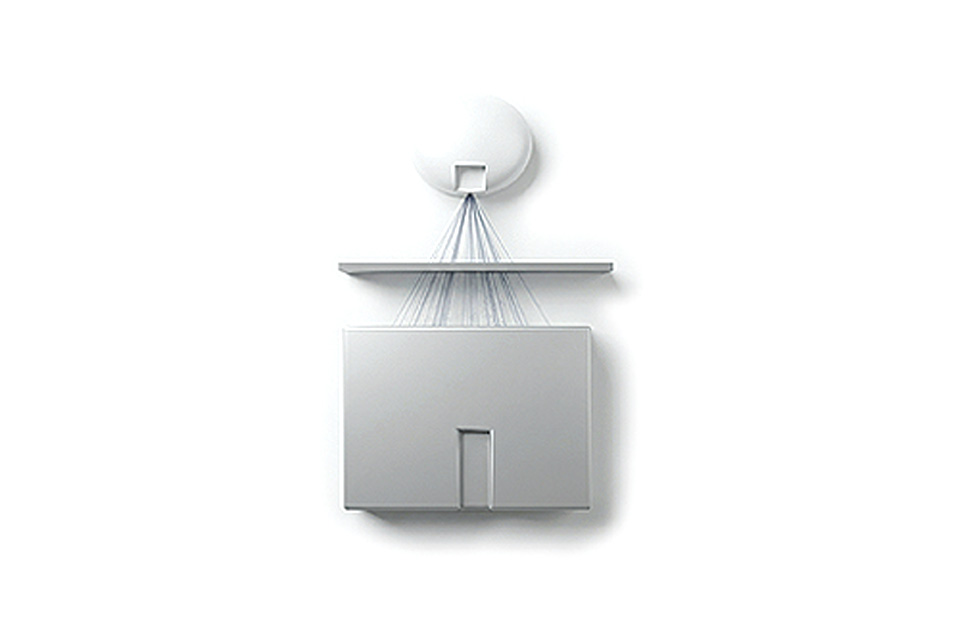

β-RAY
베타 붕괴 전자 입자선 투과식 측정법으로 두께, 무게 분석.

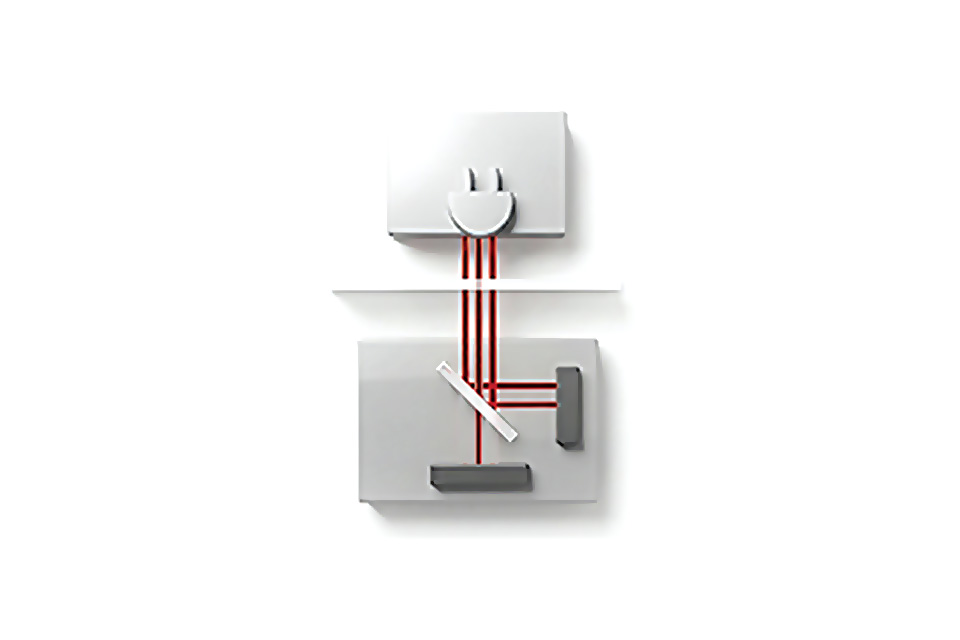

IR / IR (Interference)
적외선 투과·반사식 측정. 2개 영역 파장 투과식으로 성분·두께·무게 분석.

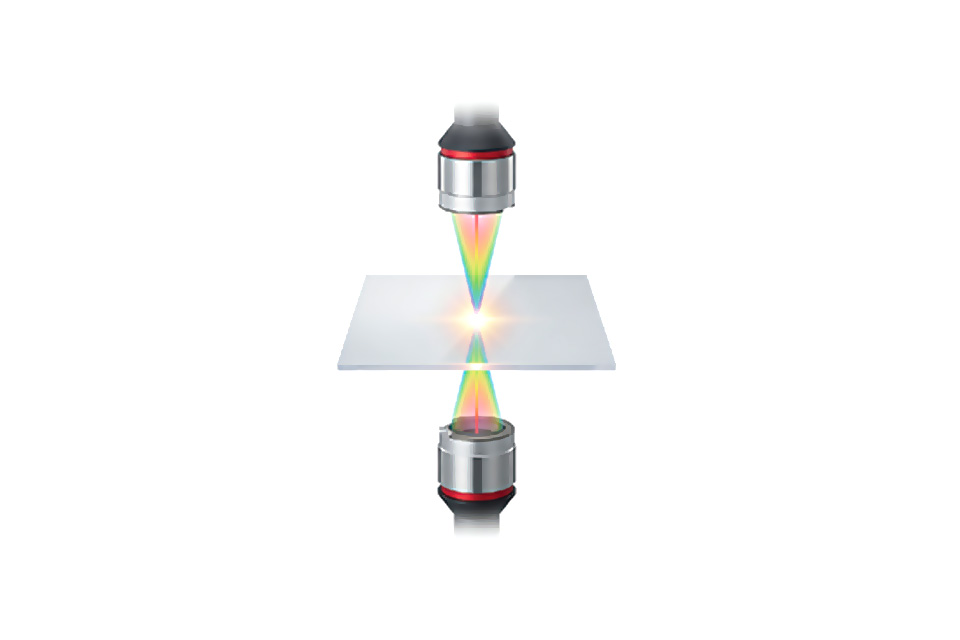

CONFOCAL Dual / INTERFERENCE Reflective
동축 변위 센서 이중 측정으로 두께 직접 측정. 백색광 간섭 반사식으로 투명체 두께 분석(최대 5층).

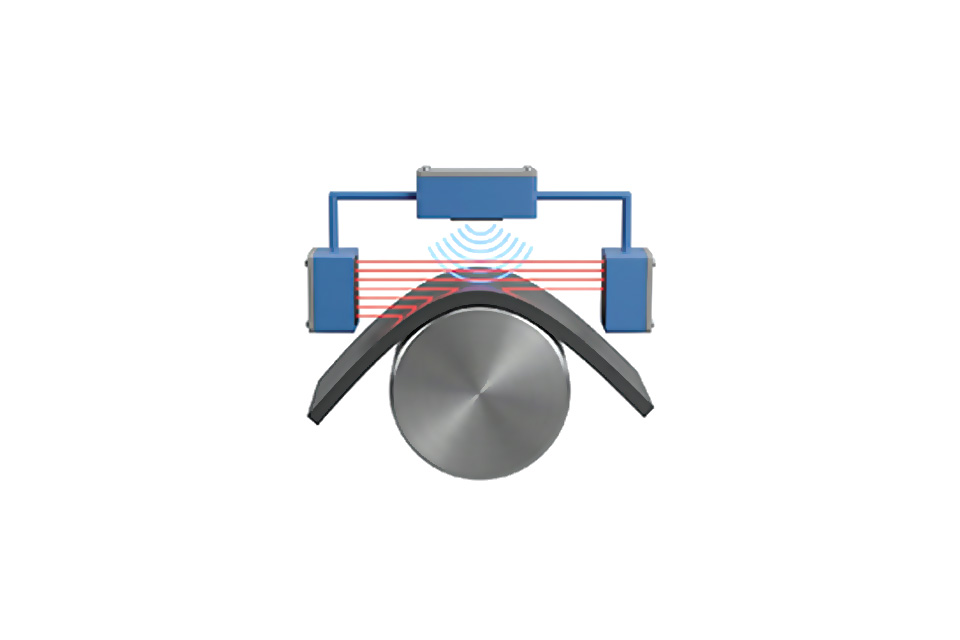

LASER Roll / LASER Dual / LASER Reflective
선형 array Laser + 보상 센서 Roll 측정. 반사식 Laser 이중 측정 및 투명 소재 표면·배면 반사 거리 차 환산.
Catalog 09
스캐너 프레임 종류
Scanner Frames
C-Type (~1,400mm)
Compact frame for standard web width
전지용 (~750mm)
For batteries — Patent pending
광폭전지용 (~1,500mm)
For wide-width batteries — Patent pending
Compact O-Type (2,500mm)
General Roll Type (~4,000mm)
정밀형 (~800mm)
Precision type
Medium O-Type (2,500–5,500mm)
Large O-Type (5,500–9,000mm)
Extra Large C-Type (8,500–12,000mm)
IR(Primer) S-Type
X-Ray Type (40KeV/80KeV)
전고체 / 금속·철판용
Catalog 12

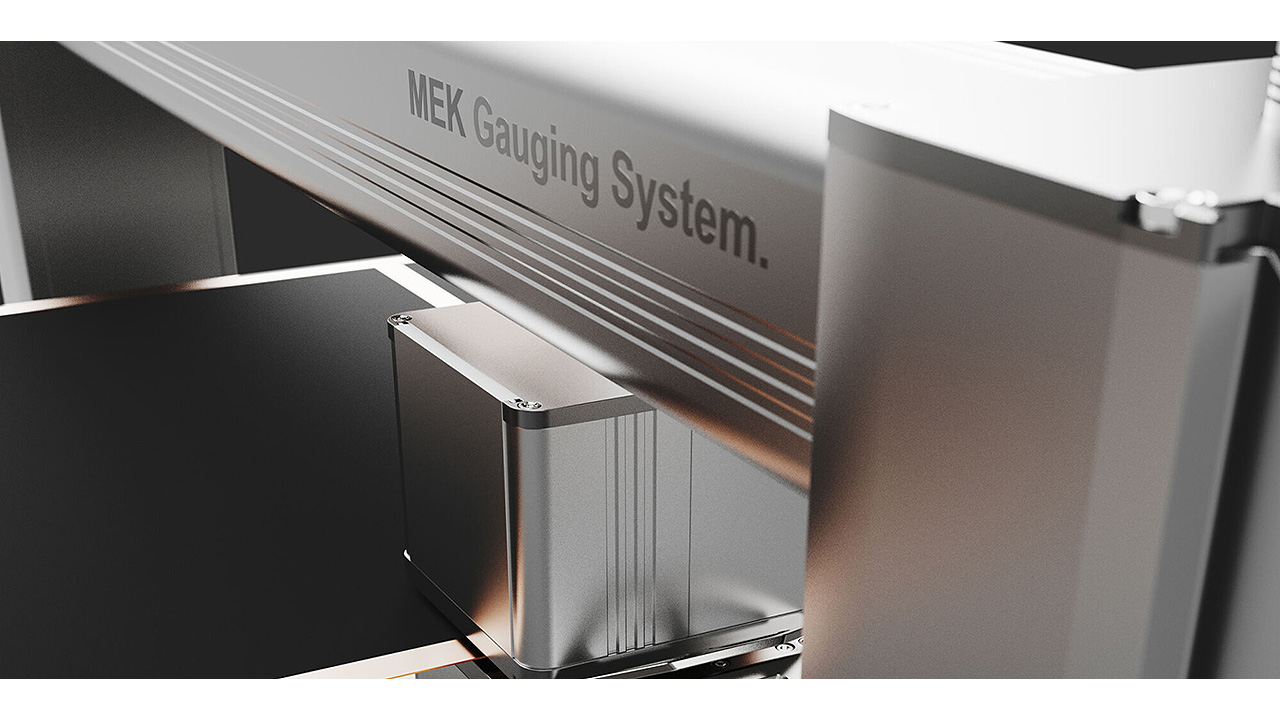

이차전지 제품 목록
Secondary Battery Product List
이차전지 관련 측정기 — Thickness Gauging System for Secondary Battery and Various Web Products.

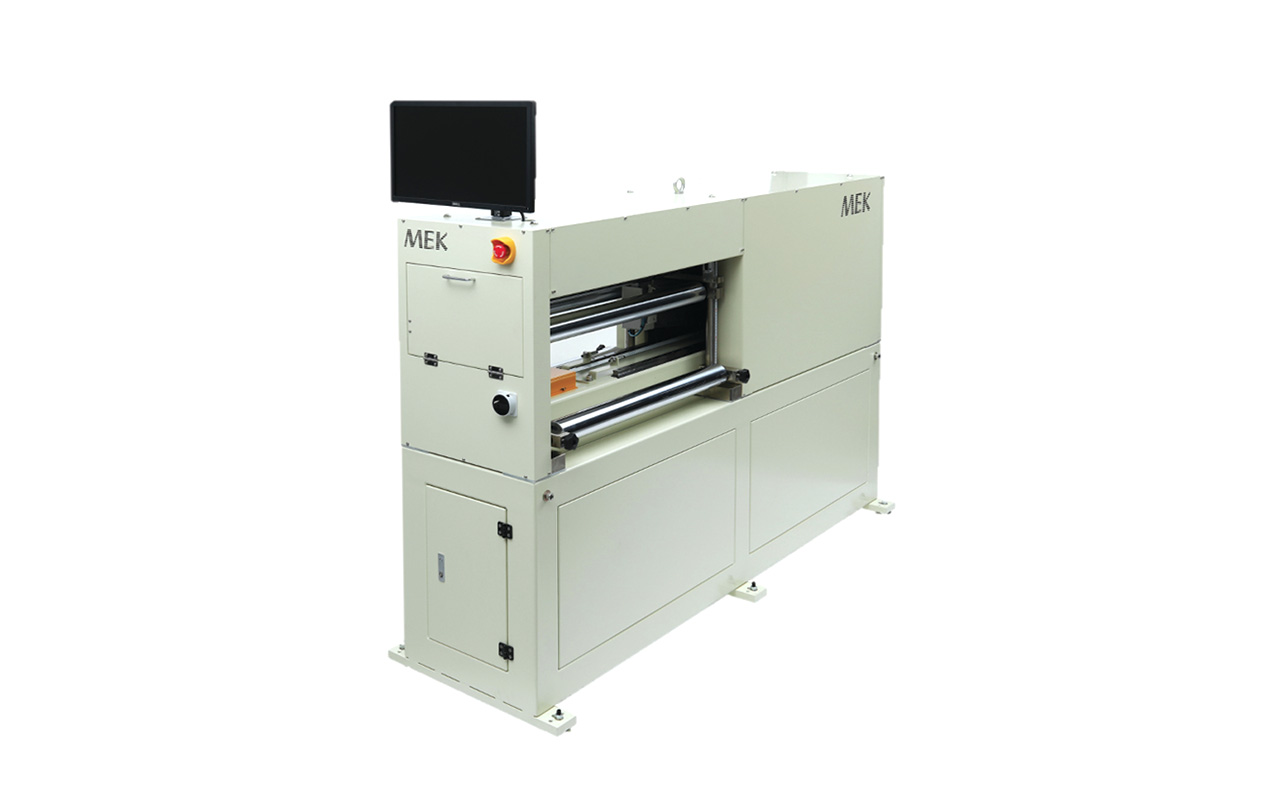

① 두께·질량·밀도 동시 해석
2차 전지 극판에 최적화된 제품으로 두께·중량 동시 계측하여 밀도까지 해석 가능.
Sensors: Confocal sensor + X-ray or β-ray. Additional high-precision contact-type sensor available.

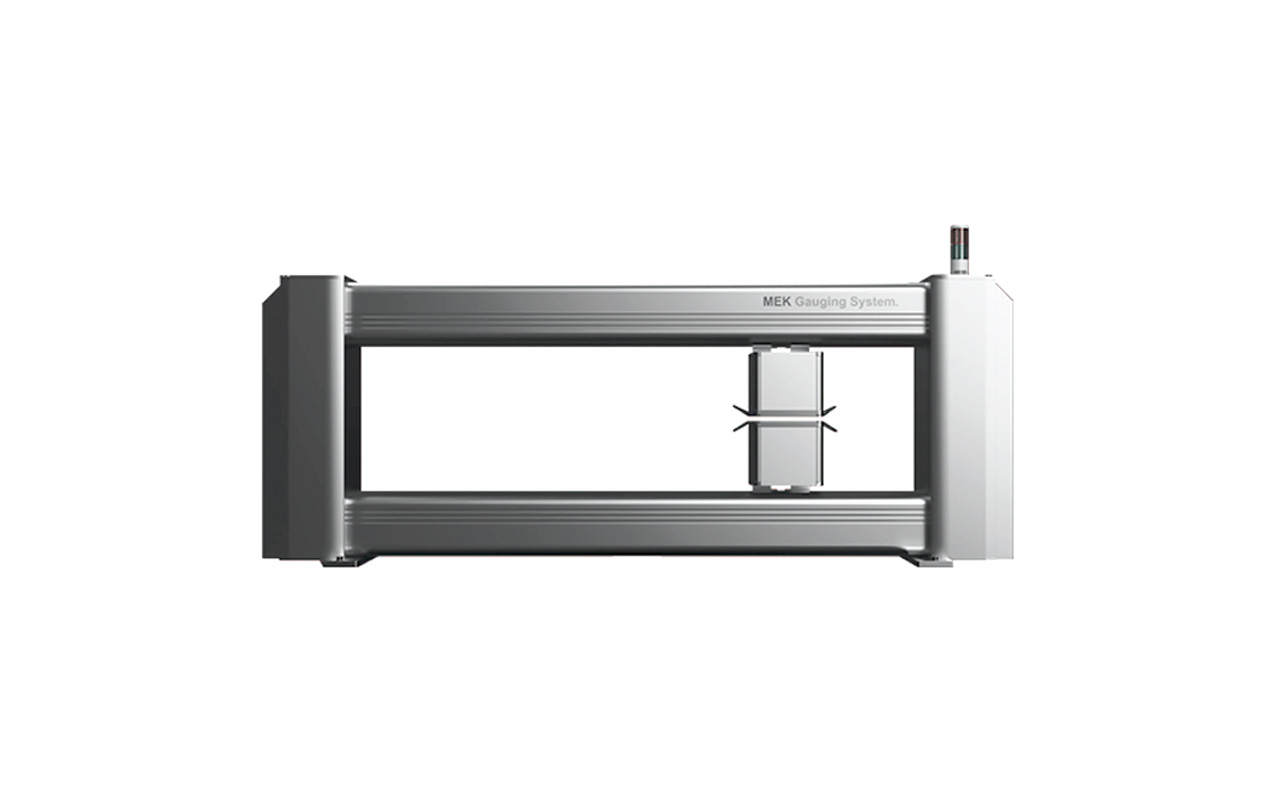

② 양극 절연부 CD 초고분해도 / 음극 슬라이딩 CD 고분해도
코팅라인의 양극/음극 두께, 질량, 밀도 및 절연부 코팅까지 한번에 정밀 해석.
X-ray(스캔), β-ray(스캔), 고정(연속측정). 동기운전, 비접촉식, 내진설계, 전구간 측정해석, 실시간 자동보정.

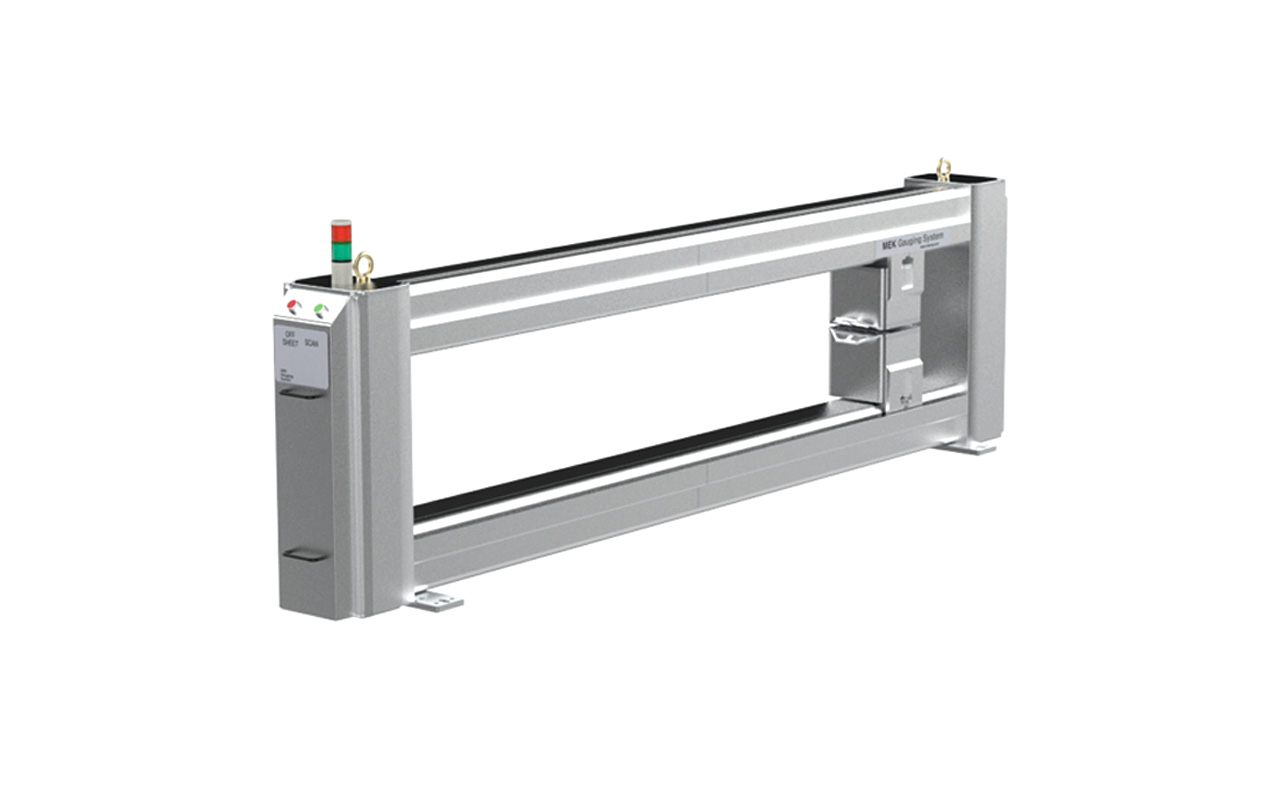

③ 음극/양극 두께·질량·밀도 동시 해석
2차 전지 코팅 극판에 최적화. Sensors: X-ray or β-ray.

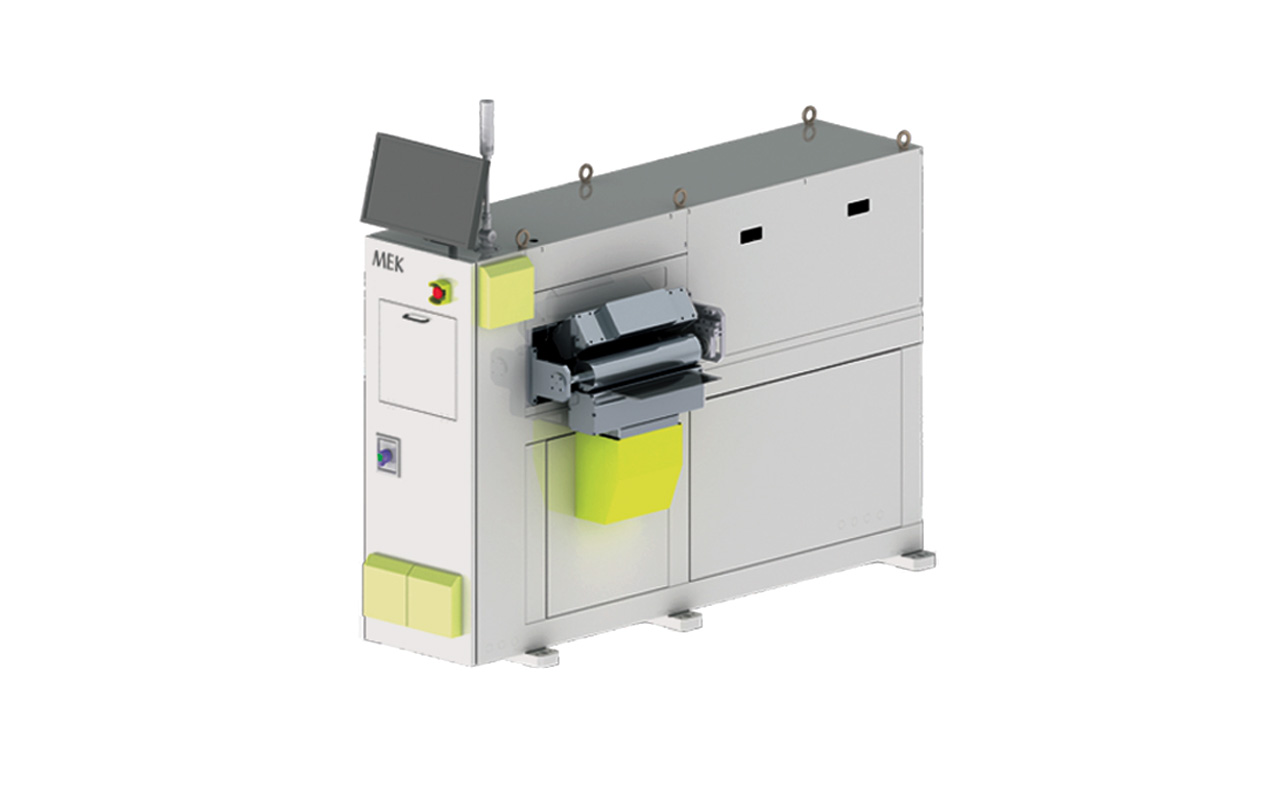

④ 2차 전지 복합 / 이물 제거
두께·중량 동시 계측 및 밀도 해석 + 이물 제거. Sensors: Confocal + X-ray or β-ray + Touch + Web cleaner.

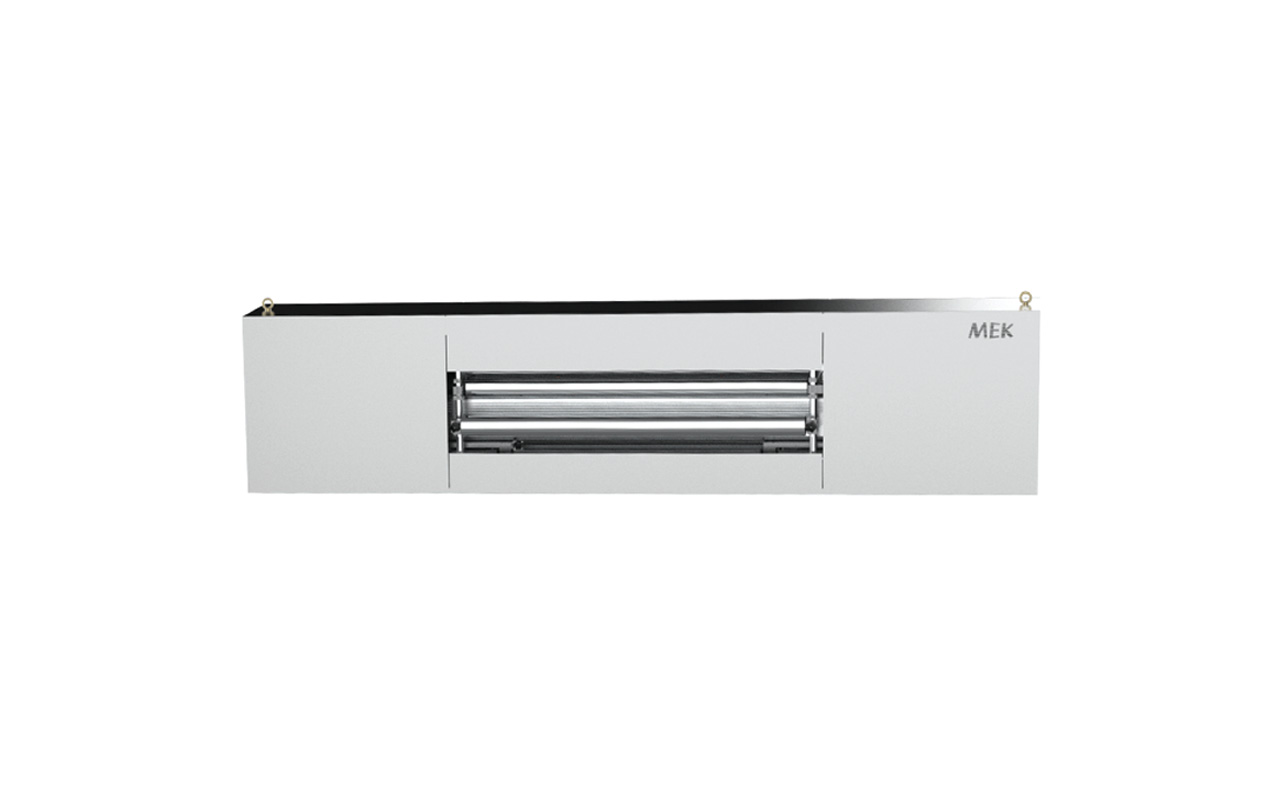

⑤ 2차 전지 두께 측정 (장폭)
장폭 전극 필름 두께 측정. Sensors: DUAL C-TYPE 공초점 센서.
Catalog 13

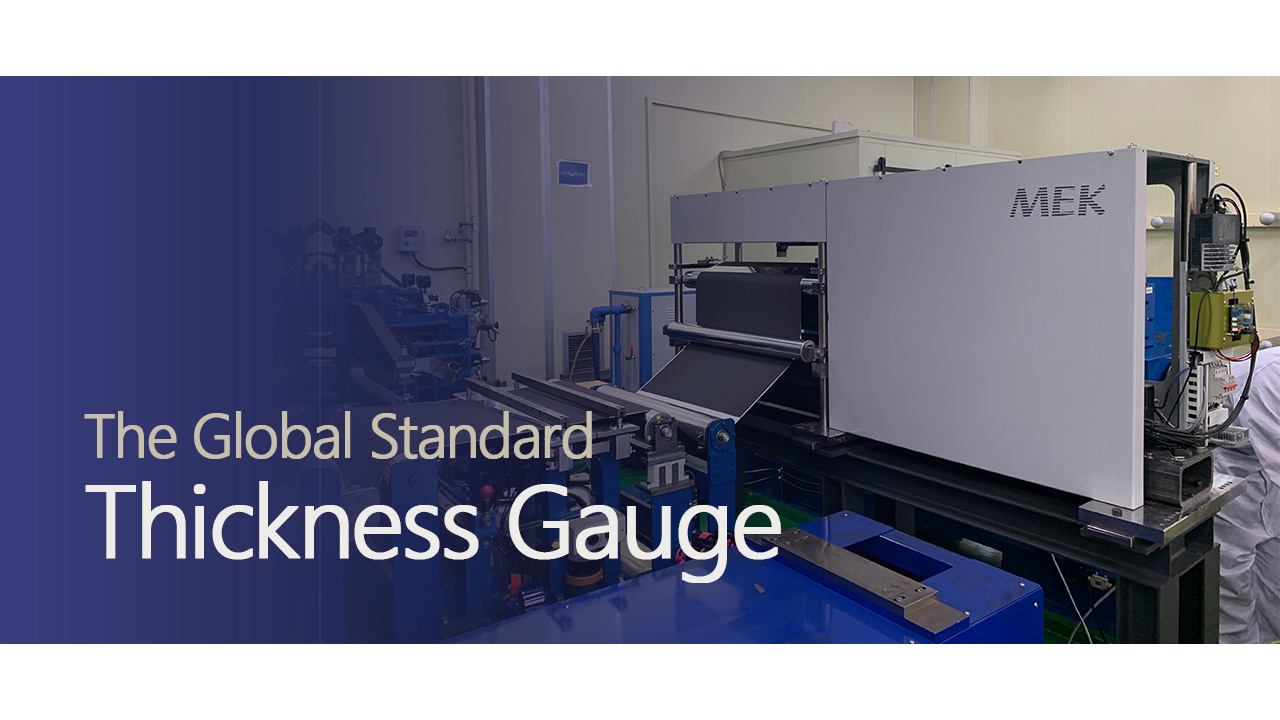

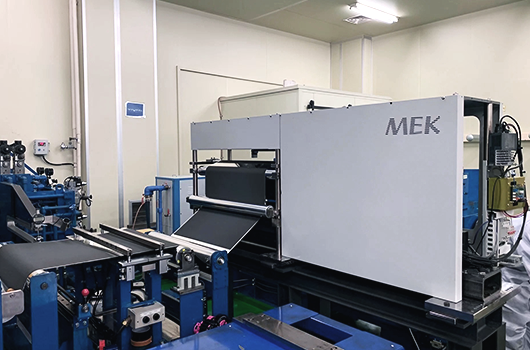

이차전지 두께측정기
Thickness Gauge for Secondary Battery

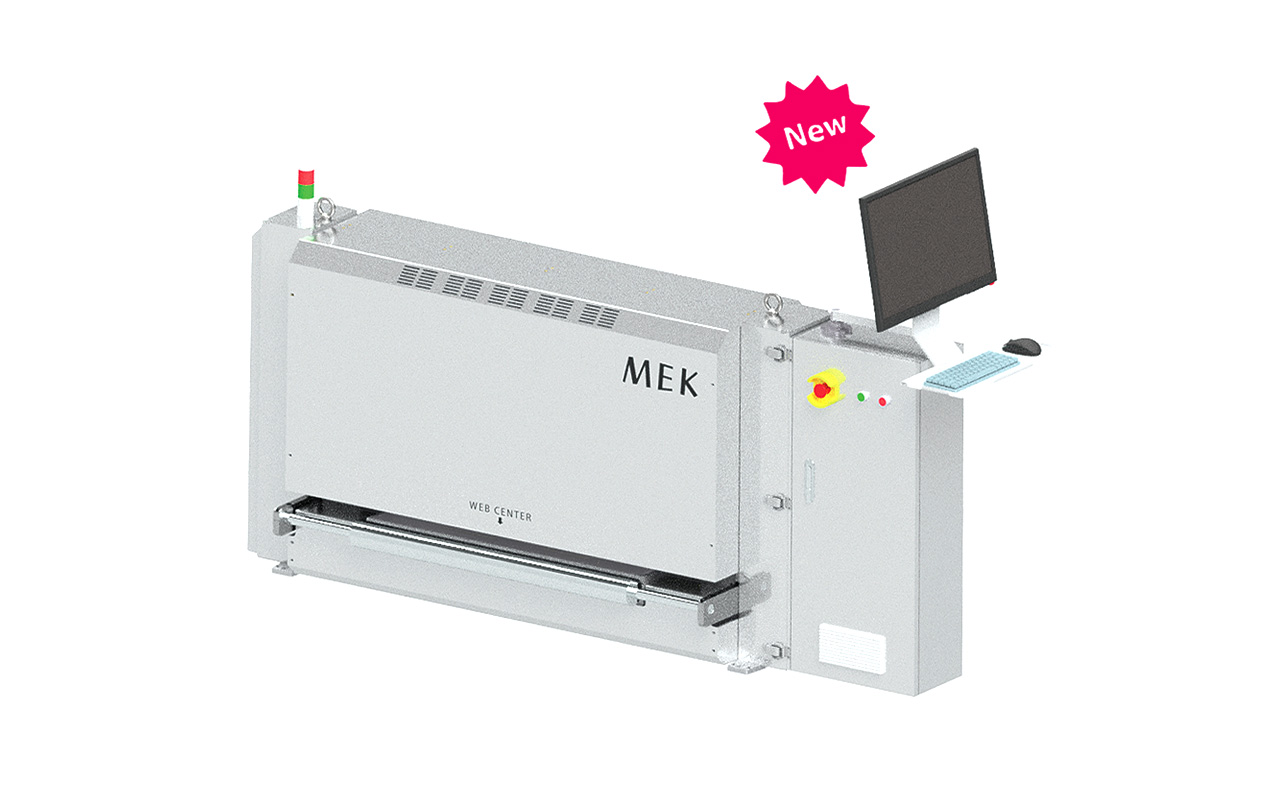

⑥ 전폭 초고분해도(CD,MD) 전수 측정 (양극)
2차 전지 양극의 전폭 측정 (절연층, 슬러리 동시 연속 해석). Sensors: X-ray.

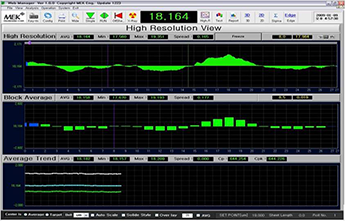

- Edge-to-Edge 실시간 두께 프로파일
- 고속 스캔 / 고분해능 / 비접촉 / 히트맵 시각화
- 온도 및 드리프트 변화 자동 보정

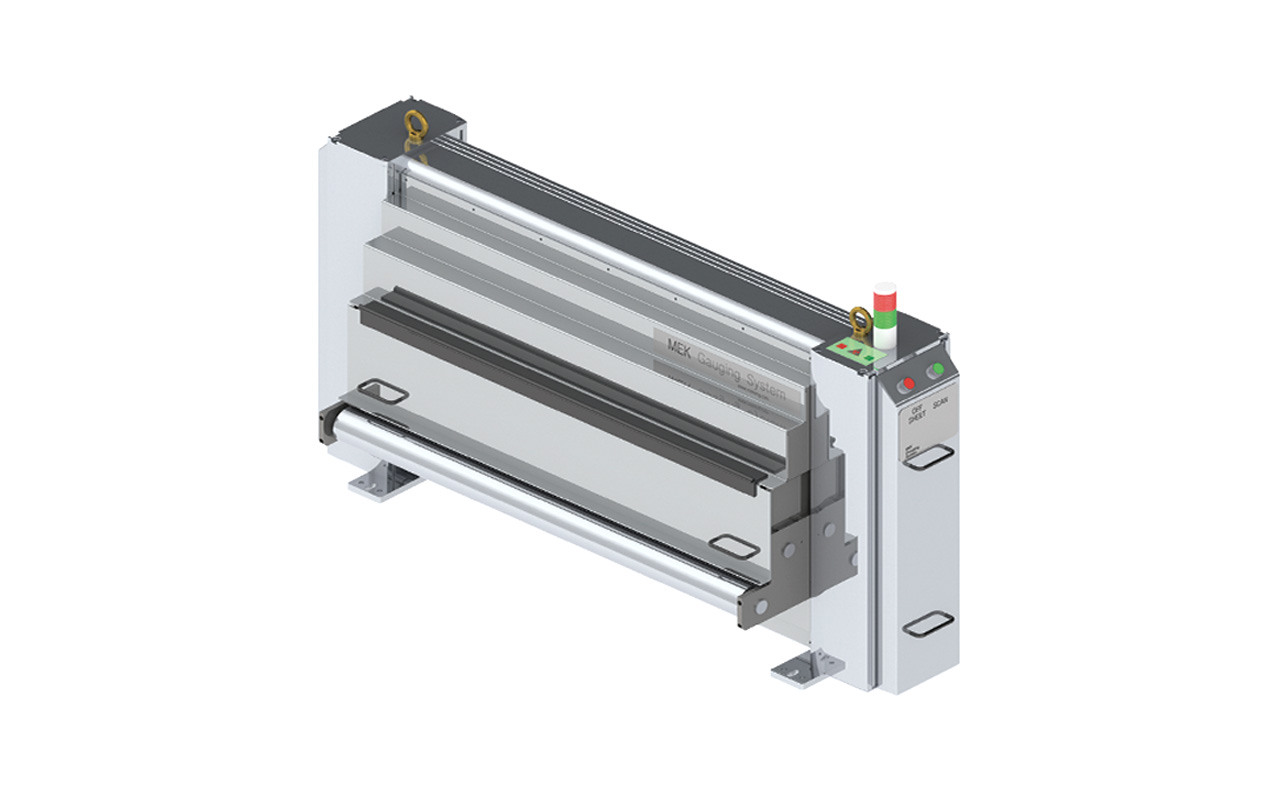

⑦ 전고체 Battery 전용 / 중량(두께)
X-ray 방호용 장비로 신고만으로 사용 가능. Sensors: X-ray + 공초점 센서. 방사선 관리 불필요.

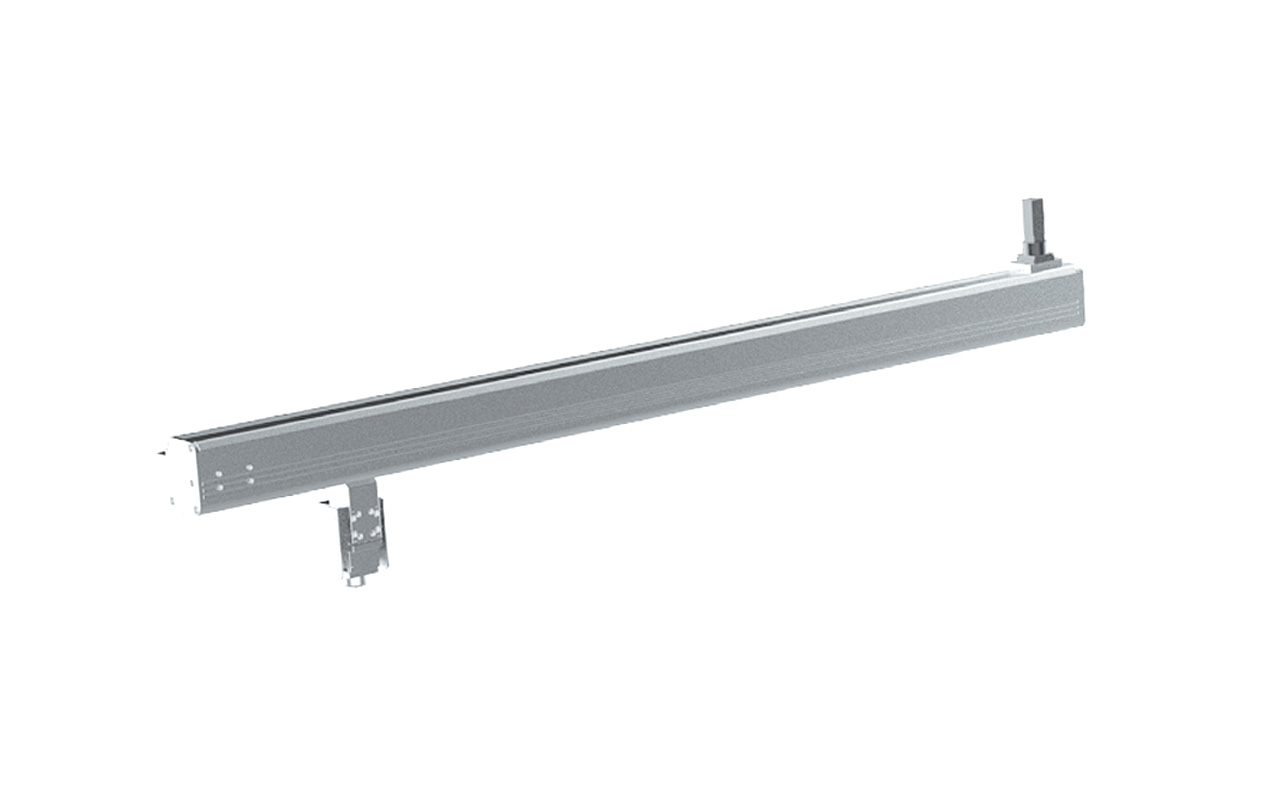

⑧ 액상 코팅 두께 측정
액상 primer coating 두께 측정. Sensors: IR.

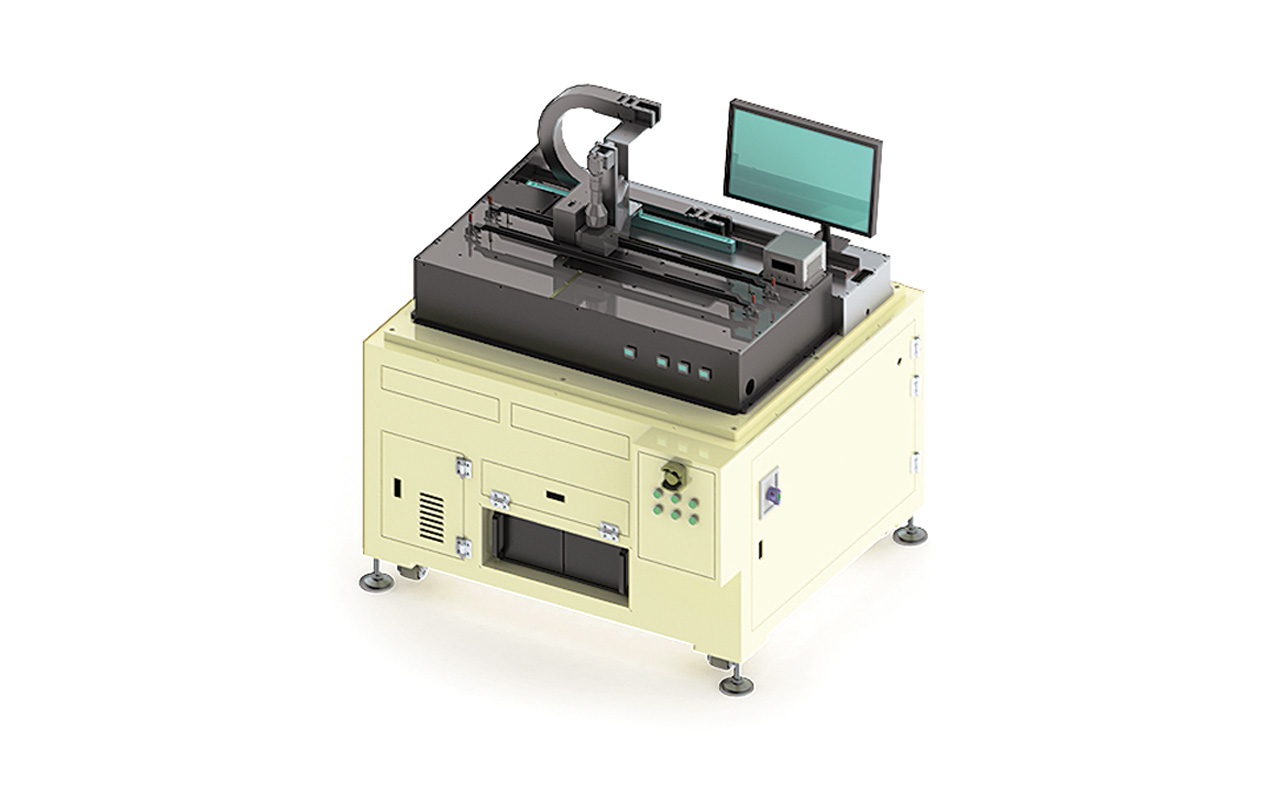

⑨ 두께/폭검사 (OFF LINE)
두께/폭 동시 계측. Sensors: 공초점 센서 + 비전 카메라.

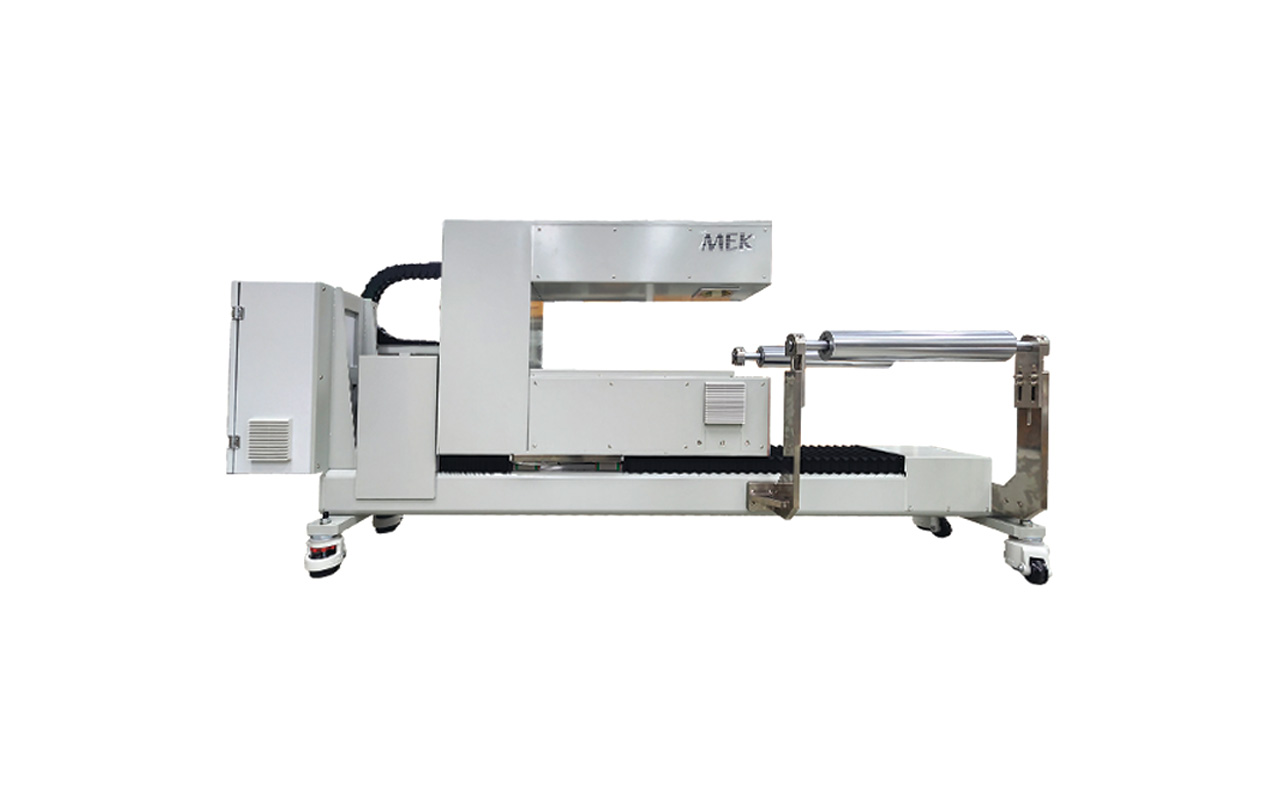

⑩ 금속 Sheet용 고에너지 X-ray Gauge
고출력 3 Point 연속 측정 또는 전폭 스캔. Sensors: 고출력 X-ray. (허가승인 필요)
Catalog 28
연락처
MEK Contact Info
(주)엠이케이 / 맥엔지니어링 코퍼레이션
MEK Inc. / MEK Engineering Corporation
30, Bupyeong-daero 313beon-gil, Bupyeong-gu, Incheon, Republic of KoreaZip code: 21315
- Tel. +82-32-516-1301
- Fax. +82-32-516-1069
- Website: www.mekeng.com
- E-Mail: sales@mekeng.com
China Office
+82-130-4324-4488
Taiwan Agency
+886-2-8521-3680
Japan Agency
+81-06-6446-9030
